概述

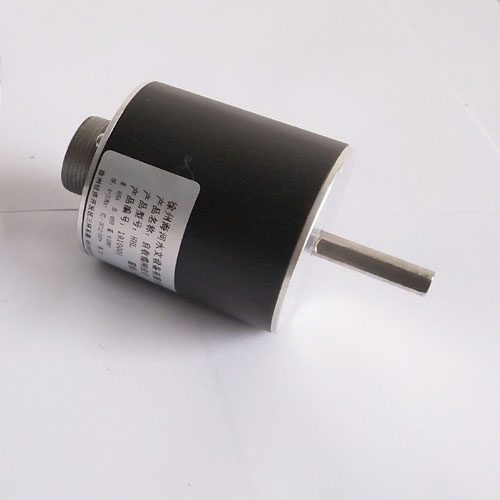

HJZ系列接觸式***編碼器是以傳統的接觸式編碼器為基礎，并對其進行了較深度的改進的編碼器，其更結構、性能優越。改進主要有如下：

1、 改變了內部傳動結構，使力的傳動更平穩、合理；

2、 調整了內部觸點壓力；

3、 改進了內部碼盤材料，有效延長壽命；

4、 有效降低了啟動轉距，轉動更靈活；

5、 整體結構更緊湊，體積更小

HJZ系列接觸式***編碼器，運用刷絲碼盤技術，用較為精密技術制造的全數字化的角位移、直線位移傳感器，主要用于水利、電力、化工、石油等領域全自動化的測量及自動循測控制系統，特別適用于水力發電廠、蓄水壩、船閘等閘門的升降測量及控制。該傳感器的主要特點是無需外部供電即可輸出變形格雷碼，并可配加一塊由超低功耗16位MCU設計而成的RS485接口板，接口板把實際的機械參數值轉換成電氣信號，采用RS485通訊方式以兩線制數據、4~20mA、SSI同步串行信號形式輸出，可以被計數器、轉速表、PLC和工業PC機處理。

HJZ系列接觸式***編碼器是應用平面印制工藝在絕緣襯板上制作導電圖形，通常碼盤的導電鍍層采用耐磨性強，接觸導電電阻小，抗腐蝕性強的貴金屬，而電刷采用鉑銥合金材料。利用接觸電刷在不同角度時接觸到的不同導電部位，反映出不同的讀出信息。通常在安裝檢測時，接觸電刷是固定的，而編碼盤是隨引出軸旋轉的。編碼器編碼信息的讀出，是由與碼盤接觸的電刷來完成的。當電刷與碼盤的金屬導電層相接觸時，電子線路有 “1”信號的高電平輸出；當電刷與碼盤的絕緣層相接觸時，電子線路有 “0”信號的低電平輸出，“1”信號和“0”信號的幅值可以用調整加在導電環上的電壓來實現。

它具有安裝方便、適應性強、穩定可靠、及檢測與A/D轉換于一體、無能耗、量程及分辨率可以控制、有斷電跟蹤記憶功能、抗雷擊能力強等優點。可以輸出格雷碼、485串行信號、4-20 mA標準電流、SSI同步串行信號等多種接口。

廣泛用于水利、電力、機械、化工、紡織、食品、機器人及科研、氣象、軍品的測量及自動控制系統。它既可以作為獨立的測量?jī)x器用，又可以作為自動測控系統的數字采集終端設備使用。

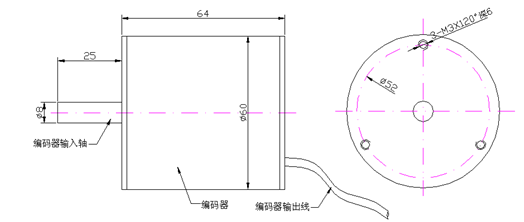

外形尺寸示意圖：

定貨需知：訂購時,請?jiān)敿?xì)說明所選的型號、出線方式、電源電壓、信號輸出方式，增量方向，如有特殊要求請注明。

主要技術指標:
